測功機是測試發動機功率的機器設備，不同的發動機需要用到的測功機也不一樣。測功機有哪些種類？可以按照電流使用不同和轉速高低來講測功機分類，下面就由合能電氣的小編為您介紹下測功機的分類及工作原理。
　　

　　一、測功機的分類

　　1、按電流使用不同分類

　　

　　（1）直流測功機

　　
　　直流測功機由直流電機、測力計和測速發電機組合而成。直流電機的定子由獨立的軸承座支承，可以在某一角度范圍內自由擺動。機殼上帶有測力臂，它與測力計配合，可以檢測定子所受到的轉矩。直流測功機的控制方式有負荷電阻控制方式和自動饋網控制方式兩類，它的特性與控制方式有關。
　　

　　（2）交流測功機

　　
　　交流測功機通常由一臺三相交流換向器電動機和測力計、測速發電機組合而成。它的測功原理與直流測功機相同。交流電力測功機有兩種工作方式，既可以作為電動機運行，也可以作為發電機運行。作為發電機運行時，測功機發出的電能，既可以消耗在負荷電阻上，在條件允許時。也可以饋入電網加以利用。
　　

　　（3）電渦流測功機

　　
　　電渦流測功機是利用渦流產生制動轉矩來測量機械轉矩的裝置。它由電磁滑差離合器、測力計和測速發電機組成。渦流測功機只能產生制動轉矩，不能作為電動機運行。一般用于測量轉速上升而轉矩下降，或轉矩變化而轉速基本不變的動力機械。
　　

　　2、按轉速高低分類

　　

　　（1）磁滯測功機

　　
　　磁滯測功機轉速一般為20000轉以下，但其可以做到堵轉，不過功率不太大。轉矩一般為20Nm以下。磁滯測功機由帶齒極定子、空心磁滯杯轉子、激磁線圖、支架、底板等組成，適用于中小力矩而轉速較高的電機測試，如異步電機、小功率直流電機、串激電機及電動工具行業等。
　　

　　（2）磁粉測功機

　　
　　磁粉測功機的轉速較低，通常1500~5000RPM，但轉矩可以做大，電機也可以做到堵轉。磁粉測功機是由定子、實心轉子、激磁線圈、磁粉介質、支架、底板等組成。特點是轉子為空心鼓形轉子，慣性小，承受離心力大；測功機的力矩產生是由磁粉鏈的拉力形成，力矩變化具有緩沖性；無摩擦結構，使用壽命長；操作方便，只需調節激磁電流即可改變測功機的力矩大小。適用于大力矩而轉速較低的場合。
　　

　　（3）異步測功機

　　
　　異步測功機不能將電機或電動工具做到堵轉，但其轉速上限卻很高，通常20000~30000RPM。轉矩也可以做到很大。異步測功機轉矩轉速范圍寬，結構簡單可靠，有自起動能力，適用于高轉速、大功率動力機械的轉矩和功率測量，尤其適用于動力機械的仿真壽命試驗及溫升試驗，如串激電機、電動工具及大功率電機。而且也適用于發電機的性能測試。
　　

　　3、水力測功機

　　
　　水力測功機是早期的傳統測功機，利用物體在水中運動產生摩擦阻力吸收發動機的功率的一種測功裝置。由制動器、測力機構、供水系統和指示控制部分組成。水力測功機的優點是結構簡單、造價低廉、高速吸收功率大，運轉平穩。缺點是控制不便，測量精度差，難以實現遠距離操縱及自動調節。主要用于功率300kW以上的汽油和柴油發動機。具有有特殊性價比要求，如用海水作為工作介質以降低成本。
　　

　　二、測功機的工作原理

　　1、直流測功機

　　
　　根據直流電機原理，電機的電磁轉矩同時施加于定子和轉子。定子所受到的轉矩與轉子所受到的轉矩大小相等，方向相反，所以轉軸上的轉矩可以由定子上量測。
　　

　　2、交流測功機

　　
　　交流測功機的測工原理與直流測功機相同。
　　

　　3、電渦流測功機

　　
　　電渦流測功機的工作原理是被測動力機械與電磁滑差離合器的輸入軸連接，帶動電樞旋轉，磁極則被安裝其上的測力臂掣住，只能在一定范圍內擺動一角度，配合測力計就可以由此擺動角直接讀出電樞與磁極間作用的電磁轉矩。略去風摩損耗等測量誤差時，此電磁轉矩就等于被測動力機械的輸出轉矩。
　　

　　4、磁滯測功機

　　
　　當磁滯測功機內部線圈通過電流時則產生磁力線，并形成磁回路而產生轉矩，改變激磁電流即可改變測功機滯動轉矩，從而達到控制負載轉矩的目的完成對負載特性的測試。
　　

　　5、磁粉測功機

　　
　　當磁粉測功機內部線圈通過電流時產生磁場，使內部磁粉按磁力線排成磁鏈，由磁粉鏈產生拉力變為阻止轉子旋轉的阻力，該力即為負載力矩。改變激磁電流即可改變負載力矩。
　　

　　6、異步測功機

　　
　　異步流測功機由感應子即轉子、電樞及勵磁繞組、轉矩、轉速傳感器、底板等組成，當感應子被電動機驅動旋轉時，氣隙磁通密度隨感應子的旋轉而發生周期性變化。
　　

　　7、水力測功機

　　
　　水通過進水孔進入渦流中心，轉子使水在渦流室中做旋轉運動，通過與外殼的摩擦，使外殼擺動。控制閥控制出水量以調節水層厚度，水層越厚，水與外殼的摩擦力矩越大，吸收功越多，外殼擺動角度也越大，測力計上的讀數相應的增加。
　　

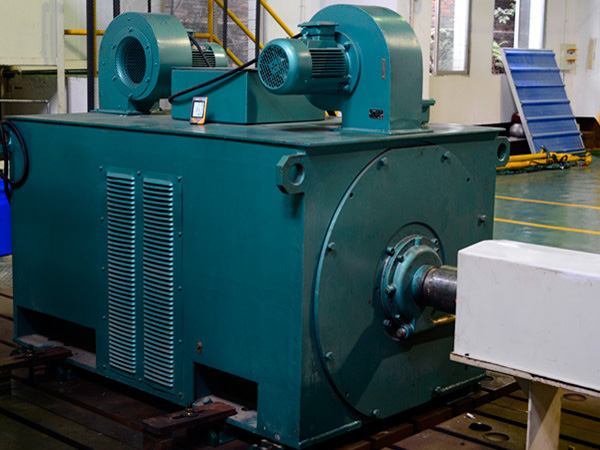

　　以上就是測功機的分類及工作原理的介紹，希望能對大家了解測功機有所幫助。其中直流測功機和交流測功機又統稱為電力測功機。注意在使用測功機時，要開啟冷卻功能，洛陽合能電氣公司制造大功率電力測功機，以性能優越的動力加載與驅動設備為基礎，為客戶非標定做各種測功機，如果您有需求，歡迎致電咨詢或在下方留言。
